Jak podłączyć kamerkę samochodową bezpiecznie i bez problemów
Jak podłączyć kamerkę samochodową bezpiecznie i bez problemów w praktyce sprowadza się do użycia zestawu hardwire kit z adapterem fuse tap w skrzynce bezpieczników, podłączenia stałego 12 V oraz zasilania ACC, wykonania solidnej masy na karoserii i ustawienia odcięcia niskiego napięcia w zakresie od 11,5 V do 12,5 V, a przewody należy poprowadzić podsufitką i przy słupku A [1][2][3][4][5]. Dzięki temu kamera uruchamia tryb parkingowy po wyłączeniu zapłonu i nie rozładowuje akumulatora, a oryginalna instalacja pozostaje nienaruszona [1][6][5].
Co to jest kamerka samochodowa i jak działa tryb parkingowy?

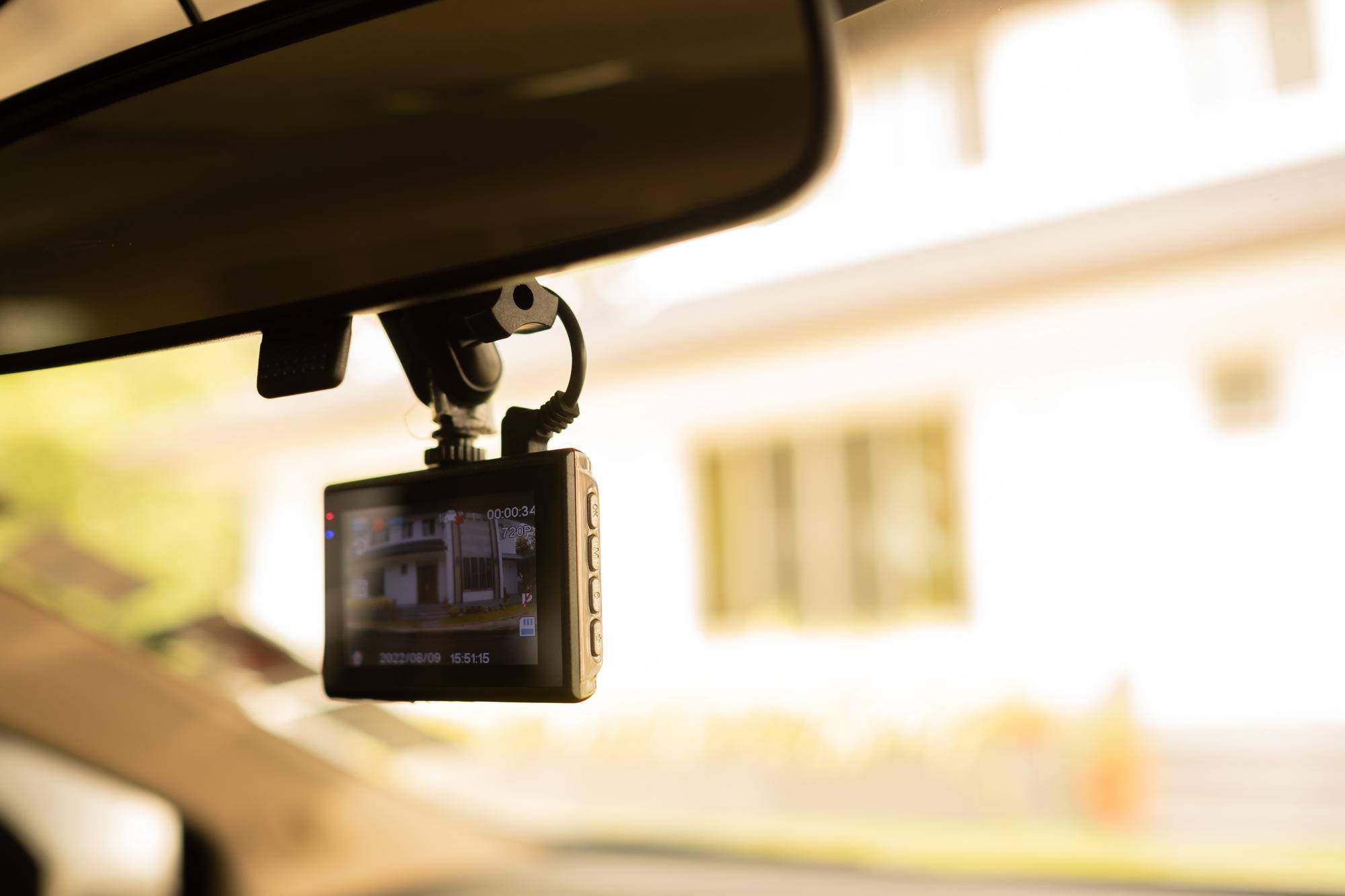

Kamerka samochodowa to rejestrator jazdy montowany zwykle na przedniej szybie, który po poprawnym podłączeniu może działać również po wyłączeniu zapłonu w ramach trybu parkingowego [6][5]. W tym trybie urządzenie aktywuje zapis po wykryciu ruchu lub wstrząsu, co pozwala rejestrować zdarzenia, gdy auto stoi na postoju [5][6]. Skuteczne działanie trybu parkingowego wymaga dostarczenia zasilania stałego 12 V oraz sygnału ACC, który informuje kamerę, kiedy samochód pracuje, a kiedy ma przejść w czuwanie [1][2][5].
Czym jest hardwire kit i fuse tap?
Hardwire kit to zestaw do stałego podłączenia kamery do instalacji elektrycznej pojazdu. Zazwyczaj posiada trzy przewody oznaczone jako stałe 12 V, ACC i GND, co umożliwia poprawne przełączanie się kamery między trybem jazdy a trybem parkingowym oraz bezpieczne zasilanie bez użycia gniazda zapalniczki [6][7][5][8]. Fuse tap, nazywany także add a circuit, to adapter wkładany w miejsce bezpiecznika w skrzynce, który pozwala dodać nowy zabezpieczony obwód bez wycinania fabrycznej wiązki [1][3]. Zastosowanie fuse tap jest powszechnie uznawane za bezpieczne, o ile dobierze się odpowiedni typ adaptera do rodzaju bezpieczników w danym aucie i zachowa właściwe wartości zabezpieczeń [3][1].
Jak zaplanować bezpieczne podłączenie?
Na początku należy zidentyfikować w skrzynce bezpieczników dwa obwody. Pierwszy to obwód stały, na którym napięcie 12 V obecne jest przy wyłączonym i włączonym zapłonie, drugi to obwód przełączany, który ma napięcie tylko po przekręceniu kluczyka lub uruchomieniu pojazdu. Do identyfikacji używa się multimetru lub testera napięcia, sprawdzając zasilanie przy wyłączonym i włączonym aucie [1][2].
Kolejny krok to wpięcie adaptera fuse tap w miejsce wybranego bezpiecznika oraz przeniesienie oryginalnego bezpiecznika do gniazda adaptera, aby fabryczny obwód pozostał chroniony. Do wolnego gniazda w adapterze wkłada się dodatkowy bezpiecznik dla nowego obwodu kamery [1][4]. Następnie przewód ACC łączy się z obwodem gasnącym po wyłączeniu stacyjki, a przewód stałego zasilania z obwodem zawsze aktywnym. Przewód masy mocuje się do czystego, niepomalowanego metalowego punktu na karoserii [2][5][1][4].
Gdzie podłączyć stałe 12 V i ACC?
Stałe 12 V należy podłączyć do obwodu, który jest aktywny bez względu na położenie kluczyka. To zasilanie zasila funkcje działające przy zgaszonym aucie, w tym tryb parkingowy [1][5]. Zasilanie ACC łączy się z obwodem, na którym pojawia się napięcie po włączeniu zapłonu. Ten sygnał informuje kamerę, że pojazd rozpoczął pracę i urządzenie ma przejść w tryb jazdy [2][7]. Wybór właściwych obwodów jest kluczowy, ponieważ nieprawidłowy wybór może powodować błędy działania lub nadmierne obciążenie instalacji [1][3].
Jak poprowadzić przewody, aby było estetycznie i trwale?
Prowadzenie przewodów powinno odbywać się wzdłuż podsufitki oraz przy słupku A. Taki przebieg poprawia estetykę, ogranicza ryzyko przetarć i przypadkowych uszkodzeń mechanicznych, a także ułatwia serwis i późniejsze kontrole instalacji [1]. Ten sposób trasowania jest powszechnie pokazywany w instrukcjach oraz poradnikach wideo dotyczących montażu [9][10].
Jak ustawić odcięcie niskiego napięcia i dlaczego to ważne?
Ustawienie odcięcia niskiego napięcia w hardwire kit chroni akumulator rozruchowy przed nadmiernym rozładowaniem, co mogłoby utrudnić uruchomienie silnika. Zalecane przedziały ustawień mieszczą się zwykle od 11,5 V do 12,5 V, a rozsądną wartością domyślną bywa 12,0 V. Wybór progu należy dopasować do stanu akumulatora i sposobu eksploatacji pojazdu [1][2]. Zbyt niski próg może wydłużyć czas działania kamery na postoju, ale zwiększyć ryzyko problemów z rozruchem [1][2].
Ile amperów powinien mieć dodatkowy bezpiecznik?
W adapterze fuse tap stosuje się dwa bezpieczniki. Oryginalny trafia do gniazda chroniącego fabryczny obwód, a dodatkowy zabezpiecza nowy obwód kamery. W wielu instrukcjach podaje się wartości od 3 A do 5 A dla dodatkowego bezpiecznika, zależnie od zestawu i urządzenia. Zachowanie fabrycznego zabezpieczenia obwodu to warunek bezpieczeństwa całej instalacji [4][1].
Jak prawidłowo podłączyć masę?
Masa powinna być przyłączona do czystego, niepomalowanego metalowego punktu karoserii. Ma to kluczowe znaczenie dla stabilności elektrycznej układu i uniknięcia spadków napięcia lub zakłóceń, które mogą powodować nieprawidłowe działanie kamery [1][4]. Należy upewnić się, że powierzchnia styku jest pewna i mechanicznie stabilna [1][4].
Jak przetestować instalację i tryb parkingowy?
Po zakończeniu montażu należy przeprowadzić test. Uruchamia się silnik i sprawdza, czy kamera pracuje w trybie jazdy, następnie wyłącza się pojazd i obserwuje, czy po krótkiej chwili urządzenie przechodzi w tryb parkingowy i nadal reaguje na zdarzenia. Taki test pozwala potwierdzić, że ACC i stałe 12 V działają prawidłowo, a odcięcie niskiego napięcia jest ustawione zgodnie z oczekiwaniami [2][6].
Na czym polegają najczęstsze błędy i jak ich uniknąć?
- Podłączenie do przypadkowych przewodów zamiast użycia adaptera fuse tap. Prawidłowe wpięcie w skrzynkę bezpieczników ogranicza ryzyko uszkodzeń i pozwala zachować fabryczne zabezpieczenia [1][3].
- Brak przeniesienia oryginalnego bezpiecznika do adaptera. To pozbawia fabryczny obwód ochrony i może skutkować awarią [1][4].
- Zastosowanie niewłaściwej wartości dodatkowego bezpiecznika. Zwykle zaleca się wartości od 3 A do 5 A dla obwodu kamery, zgodnie z instrukcjami producenta zestawu [4].
- Błędny wybór obwodu dla ACC lub stałego 12 V. Może to zaburzyć przełączanie trybów i obciążyć nieprzewidziane gałęzie instalacji [2][3].
- Niewłaściwe uziemienie. Masa podłączona do pomalowanego lub zabrudzonego punktu powoduje niestabilność zasilania [1][4].
- Brak konfiguracji odcięcia niskiego napięcia. Może to prowadzić do rozładowania akumulatora i problemów z rozruchem [1][2].
- Nieprawidłowe prowadzenie kabli. Przewody powinny biec podsufitką i przy słupku A, co ogranicza ryzyko uszkodzeń i poprawia estetykę [1][9][10].
Czy fuse tap jest bezpieczny dla instalacji?
Adapter fuse tap jest uznawany za bezpieczne rozwiązanie do dołożenia akcesoriów w pojeździe, pod warunkiem właściwego doboru typu, poprawnego wpięcia w skrzynkę bezpieczników oraz zachowania oryginalnego zabezpieczenia obwodu. Pozwala dołożyć nowy obwód bez ingerencji w fabryczną wiązkę, co minimalizuje ryzyko uszkodzeń i ułatwia serwis [3][1].
Kiedy włącza się tryb parkingowy i jak to rozpoznać?
Tryb parkingowy uruchamia się po wyłączeniu silnika, kiedy zniknie sygnał ACC, a stałe 12 V nadal jest dostępne. Kamera zwykle korzysta wówczas z wykrywania ruchu lub wstrząsu, aby zapisywać istotne zdarzenia i oszczędzać energię, a interfejs urządzenia potwierdza zmianę trybu po kilku sekundach [5][6]. Taki mechanizm zapewnia ochronę pojazdu podczas postoju bez konieczności ręcznej zmiany ustawień [6][5].
Jakie narzędzia i elementy będą potrzebne?
- Kamerka samochodowa z funkcją trybu parkingowego [5].
- Hardwire kit z trzema przewodami: stałe 12 V, ACC, masa [6][7][5][8].
- Adaptery fuse tap dopasowane do typu bezpieczników w aucie [1][3].
- Multimetr lub tester napięcia do identyfikacji obwodów stałych i przełączanych [1][2].
- Solidny punkt masowy na karoserii [1][4].
Jaki jest skrócony plan działania?
- Zidentyfikuj w skrzynce bezpieczników obwód stały 12 V i obwód po stacyjce ACC za pomocą multimetru lub testera [1][2].
- Włóż adapter fuse tap w wybrane gniazdo i przenieś oryginalny bezpiecznik, a do nowego obwodu dołóż bezpiecznik o wartości od 3 A do 5 A zgodnie z zestawem [1][4].
- Podłącz przewód stałego 12 V i przewód ACC do właściwych obwodów, a masę zamocuj do czystego metalowego punktu na karoserii [2][5][1][4].
- Skonfiguruj odcięcie niskiego napięcia na poziomie od 11,5 V do 12,5 V, rekomendowane 12,0 V jako punkt startowy [1][2].
- Poprowadź przewody podsufitką i przy słupku A, uporządkuj wiązkę [1].
- Przeprowadź test. Uruchom silnik, sprawdź tryb jazdy, wyłącz zapłon i potwierdź przejście do trybu parkingowego z reakcją na zdarzenia [2][6][9][10].
Stosując powyższe zasady, można podłączyć kamerkę samochodową w sposób naprawdę bezpieczny i w pełni funkcjonalny, a cały proces przebiega bez problemów, z zachowaniem ochrony instalacji pojazdu i akumulatora [1][4][2][3][5].
